YH-JM精密阻尼隔振光學平臺
YH-JM精密阻尼隔振光學平臺
所屬分類
阻尼隔振光學平臺
關鍵詞:
光學平臺
阻尼隔振平臺
精密光學平臺
雙頻隔振平臺
全國熱線：19931744777

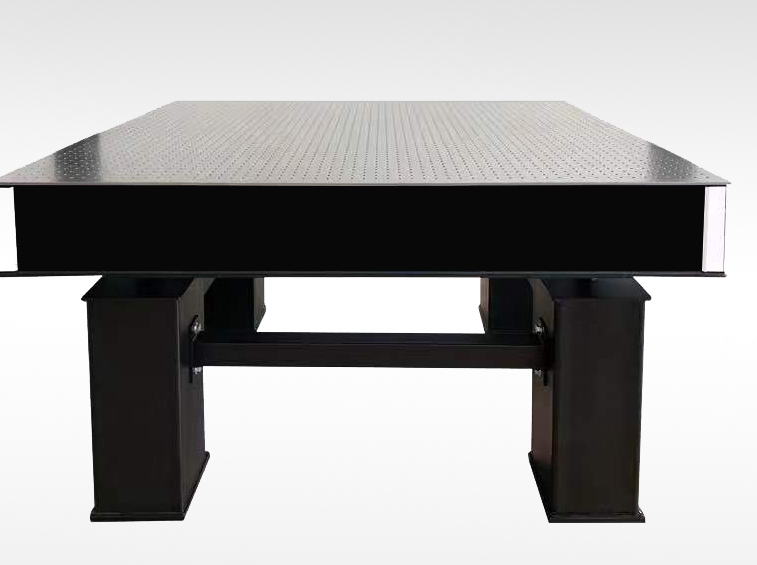

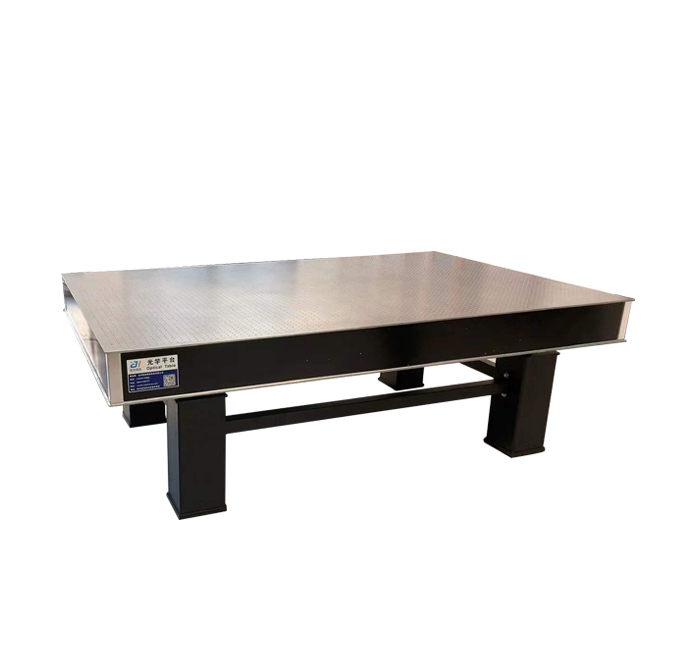

YH-JM精密阻尼隔振光學平臺
產品介紹
引進先進隔振技術
固態橡膠隔振器可實現理論值6Hz以下的固有頻率
具備導磁不銹鋼臺面并經過迪紋啞光處理
臺面具備M6螺紋孔，呈25 mm × 25 mm陣列分布，以便實驗使用
依航科技提供阻尼隔振系列光學平臺先進的隔振技術。臺面經過精密加工和迪紋啞光處理，可以保證0.05 mm/㎡的平面度和0.8 μm粗糙度要求。機架根據不同臺面規格分為四支撐與六支撐結構，并由連桿組成剛性結構。機架支撐頂部含有固態橡膠阻尼隔振器，其本身具有一定的阻尼,在共振點附近有較好的抑制共振效果。對中、高頻的振動有較好的隔振效果。適合于中、小設備和儀器的隔振，適用頻率范圍15～200 Hz。固態橡膠阻尼減振器不僅在軸向，而且在橫向及回轉方向上均具有很好隔振性能。橡膠內部阻尼比金屬大得多，高頻振動隔離性能好。平臺機架底部帶有集成式水平腳和腳輪，能滿足實驗室不同的空間需求。臺面由高導磁不銹鋼頂板、隔離杯層、中間蜂窩層和底板鋼層組成，防止液體，雜質滲入蜂窩結構，并阻止氣體在螺紋孔間的對流。臺面下部機架為阻尼隔振系統，能夠有效減弱固有頻率以上范圍的振動。
產品說明
光學平臺YH-JM精密阻尼隔振系列是一款常用光學平臺，具有更低的固有頻率和更高的隔振性能，廣泛應用于光學實驗等領域。采用連接式高剛性支架，使安裝起來非常簡單，表面帶陣列螺紋孔型隔振平臺，集成精密橡膠阻尼隔震和水平調節軸承，具有較好隔振效果。臺板采用不銹鋼超導磁隔振平板，具有重量輕、高剛度、高阻尼等優點，經精密研磨處理，表面平面度高?；匦蚰スに嚽宄?，達到無反射、亞光效果。
應用領域：光學實驗、光通信、光譜實驗、激光干涉、全息應用、激光微細加工、精密計量儀器等。
技術參數
|
應用范圍 |
光學平臺廣泛應用于光學，電子，精密機械制造，冶金，航天，航空，航海，精密化工和無損檢測等領域，以及其他機械行業的精密試驗儀器，設備振動隔離的關鍵裝置中 |
|
臺面結構 |
三層夾心式蜂窩結構 |
|
上臺面 |
厚度6-8mm 不銹鋼430系列 1cr17高導磁不銹鋼，表面做密迪紋亞光處理 |
|
臺面內部支撐 |
鋼制蜂窩狀支撐結構，焊接工藝，強度高 |
|
下底面 |
5～6mm厚碳鋼，內部做防銹漆，表面噴黑塑處理 |
|
側板 |
內層碳鋼板，外層為黑色鋁塑板，美觀實用，四角用不銹鋼板包角 |
|
平面度 |
0.02～0.05mm\600mmX600,高于國外同類產品 |
|
表面粗糙度 |
＜0.8μm |
|
支架 |
內置4點阻尼隔振裝置支撐系統，高分子復合橡膠墊提供對高頻振動的隔振能力，結構堅固穩定。 調節范圍上下可調25mm |
|
固有頻率 |
垂直4～8Hz水平4～8Hz |
|
振幅 |
≤5um |
|
固定螺孔 |
臺面布M6螺孔陣距25mm×25mm |
產品型號
|
平臺型號 |
規格 |
支撐數量 |
面板厚度 |
臺面厚度 |
螺紋孔/間距 |
|
YH-JM-06-06 |
600X600X800 |
4 |
6mm |
50mn |
M6/25X25mm |
|
YH-JM-075-075 |
750X750X800 |
4 |
6mm |
50mm |
M6/25X25mm |
|
YH-JM-09-06 |
900X600X800 |
4 |
6mm |
100mm |
M6/25X25mm |
|
YH-JM-10-08 |
1000X800X800 |
4 |
6mm |
100mm |
M6/25X25mm |
|
YH-JM-12-08 |
1200X800X800 |
4 |
6mm |
100mm |
M6/25X25mm |
|
YH-JM-12-09 |
1200X900X800 |
4 |
6mm |
100mm |
M6/25X25mm |
|
YH-JM-15-09 |
1500X900X800 |
4 |
6mm |
100mm |
M6/25X25mm |
|
YH-JM-15-10 |
1500X1000X800 |
4 |
6mm |
200mn |
M6/25X25mm |
|
YH-JM-16-0 |
1600X1000X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-JM-15-12 |
1500X1200X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-JM-18-10 |
1800X1000X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-JM-18-12 |
1800X1200X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-JM-20-10 |
2000X1000X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-JM-20-12 |
2000X1200X800 |
4 |
6mm |
200m |
M6/25X25mm |
|
YH-JM-20-15 |
2000X1500X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-JM-24-12 |
2400X1200X800 |
4 |
6mn |
200mm |
M6/25X25mm |
|
YH-JM-24-15 |
2400X1500X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-JM-30-10 |
3000X1000X800 |
6 |
6mm |
300mm |
M6/25X25mm |
|
YH-JM-30-12 |
3000X1200X800 |
6 |
6mm |
300mm |
M6/25X25mm |
|
YH-JM-30-15 |
3000X1500X800 |
6 |
6mm |
300mn |
M6/25X25mm |
|
YH-JM-35-12 |
3500X1200X800 |
6 |
6mm |
300mm |
M6/25X25mm |
|
YH-JM-35-15 |
3500X1500X800 |
6 |
6mm |
300mm |
M6/25X25mm |
|
YH-JM-40-15 |
4000X1500X800 |
6 |
6mm |
300mm |
M6/25X25mm |
|
YH-JM-45-15 |
4500X1500X800 |
6 |
6mm |
300mm |
M6/25X25mm |
|
YH-JM-50-15 |
5000X1500X800 |
10 |
6mm |
300mm |
M6/25X25mm |
|
YH-JM-60-15 |
6000X1500X800 |
12 |
8mm |
300mn |
M6/25X25mm |
