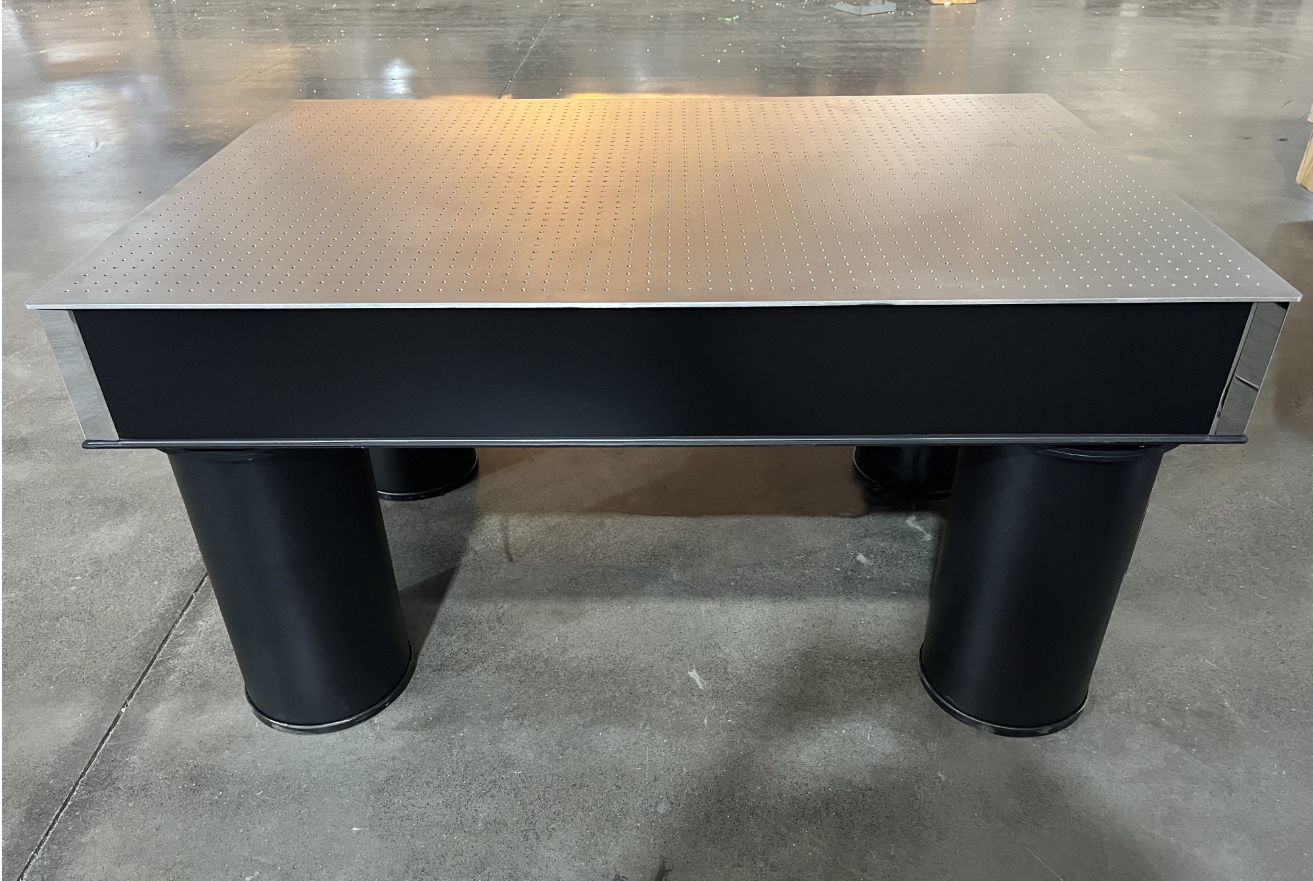

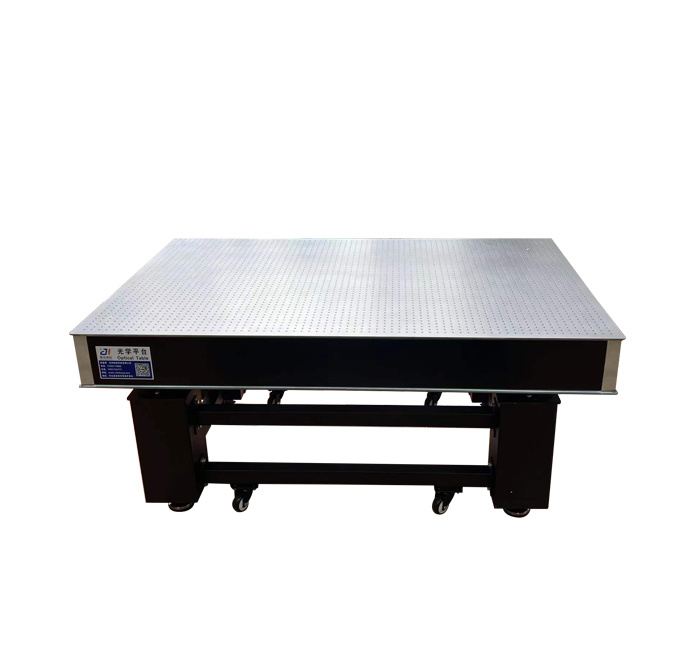

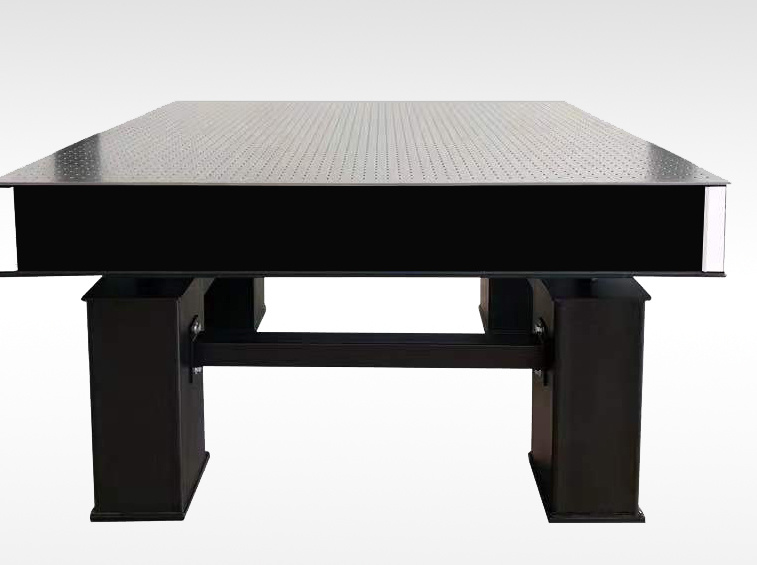

YH無磁性阻尼隔振光學平臺
關鍵詞：
所屬分類：
阻尼隔振光學平臺
- 產品描述
-
- 商品名稱: YH無磁性阻尼隔振光學平臺
- 商品編號: cp5001
YH-JM-W無磁性阻尼隔振系列面板采用304/316L不銹鋼，不銹鋼無磁光學平臺YH系列分為臺面無磁和臺面以及支架無磁兩種。適用于對磁場有較高要求的場合。
應用領域：
適合于現代光學、物理力學、激光電子、光通訊試驗及儀器搭載等領域應用
產品特點：
■鐵磁不銹鋼臺面，特殊的加工工藝保證更高的平面度，散光效果好，不刺眼
■可吸磁，配合磁力底座的使用可以在任意位置固定器件
■表面陣列M6螺紋孔，孔距25mm，方便安裝固定器件
■雙層結構，內芯采用蜂窩支撐，增加剛性，減少重量，抗振性好
產品規格：
■鐵磁不銹鋼臺面，特殊的加工工藝保證更高的平面度，散光效果好，不刺眼
■可吸磁，配合磁力底座的使用可以在任意位置固定器件
■表面陣列M6螺紋孔，孔距25mm，方便安裝固定器件
■雙層結構，內芯采用蜂窩支撐，增加剛性，減少重量，抗振性好
■平臺粗糙度：0.8-1.6μm<
■平臺平面度：< 0.05mm/m2
■固有頻率：3-6Hz
■振幅小于5μm
產品參數：
應用范圍
光學平臺廣泛應用于光學，電子，精密機械制造，冶金，航天，航空，航海，精密化工和無損檢測等領域，以及其他機械行業的精密試驗儀器，設備振動隔離的關鍵裝置中
臺面結構
三層夾心式蜂窩結構
上臺面
厚度6-8mm 304/ 316L無磁性不銹鋼，表面做密迪紋亞光處理
臺面內部支撐
鋼制蜂窩狀支撐結構，焊接工藝，強度高
下底面
5～6mm厚碳鋼，內部做防銹漆，表面噴黑塑處理
側板
內層碳鋼板，外層為黑色鋁塑板，美觀實用，四角用不銹鋼板包角
平面度
0.02～0.05mm\600mmX600,高于國外同類產品
表面粗糙度
＜0.8μm
支架
內置4點阻尼隔振裝置支撐系統，高分子復合橡膠墊提供對高頻振動的隔振能力，結構堅固穩定。 調節范圍上下可調25mm
固有頻率
垂直3～6Hz水平3～6Hz
振幅
≤5um
固定螺孔
臺面布M6螺孔陣距25mm×25mm
產品型號：
平臺型號
規格
支撐數量
面板厚度
臺面厚度
螺紋孔/間距
YH-JM-W-06-06
600X600X800
4
6mm
50mn
M6/25X25mm
YH-JM-W-075-075
750X750X800
4
6mm
50mm
M6/25X25mm
YH-JM-W-09-06
900X600X800
4
6mm
100mm
M6/25X25mm
YH-JM-W-10-08
1000X800X800
4
6mm
100mm
M6/25X25mm
YH-JM-W-12-08
1200X800X800
4
6mm
100mm
M6/25X25mm
YH-JM-W-12-09
1200X900X800
4
6mm
100mm
M6/25X25mm
YH-JM-W-15-09
1500X900X800
4
6mm
100mm
M6/25X25mm
YH-JM-W-15-10
1500X1000X800
4
6mm
200mn
M6/25X25mm
YH-JM-W-16-0
1600X1000X800
4
6mm
200mm
M6/25X25mm
YH-JM-W-15-12
1500X1200X800
4
6mm
200mm
M6/25X25mm
YH-JM-W-18-10
1800X1000X800
4
6mm
200mm
M6/25X25mm
YH-JM-W-18-12
1800X1200X800
4
6mm
200mm
M6/25X25mm
YH-JM-W-20-10
2000X1000X800
4
6mm
200mm
M6/25X25mm
YH-JM-W-20-12
2000X1200X800
4
6mm
200m
M6/25X25mm
YH-JM-W-20-15
2000X1500X800
4
6mm
200mm
M6/25X25mm
YH-JM-W-24-12
2400X1200X800
4
6mn
200mm
M6/25X25mm
YH-JM-W-24-15
2400X1500X800
4
6mm
200mm
M6/25X25mm
YH-JM-W-30-10
3000X1000X800
6
6mm
300mm
M6/25X25mm
YH-JM-W-30-12
3000X1200X800
6
6mm
300mm
M6/25X25mm
YH-JM-W-30-15
3000X1500X800
6
6mm
300mn
M6/25X25mm
YH-JM-W-35-12
3500X1200X800
6
6mm
300mm
M6/25X25mm
YH-JM-W-35-15
3500X1500X800
6
6mm
300mm
M6/25X25mm
YH-JM-W-40-15
4000X1500X800
6
6mm
300mm
M6/25X25mm
YH-JM-W-45-15
4500X1500X800
6
6mm
300mm
M6/25X25mm
YH-JM-W-50-15
5000X1500X800
10
6mm
300mm
M6/25X25mm
YH-JM-W-60-15
6000X1500X800
12
8mm
300mn
M6/25X25mm
